Comprendre le Raw, au début était la courbe de Gamma

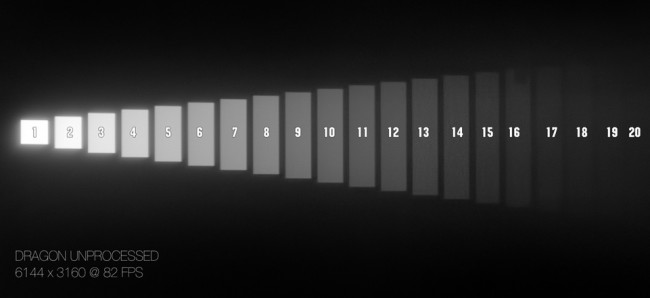

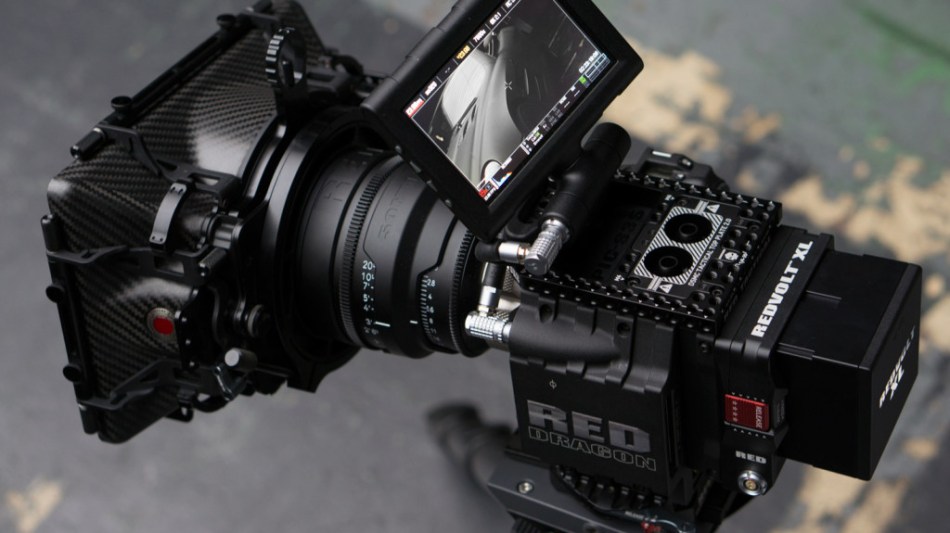

De plus en plus de caméras « Raw » font leur apparition sur  le marché, de quoi faire perdre la tête à pas mal de production, à quelques heures/jours/semaines/mois de la sortie tant attendue du capteur Dragon de chez Red. Voilà donc tout un petit billet pour s’y retrouver dans cette jungle révolutionnaire, on y parlera technique et courbe de Gamma dans un premier temps avant de faire un état des lieux de l’offre réelle de ce marché en question, pour voir ce que va changer la dernière née de chez Jim Jannard. Mais en guise d’introduction, après les déboires passagers de Aaton, me vient une nouvelle de mes amis de Ikonoskop qui annoncent arrêter un temps leur production, après maintes chutes des prix de leur petite caméra, les voilà peut être eux aussi face à un problème financier de trop.

A l’origine, le signal d’une télévision, et donc de sa capacité à recevoir de l’information par onde, nécessitait de réduire au maximum les informations produites par la « large » plage dynamique d’une image issue d’une caméra. Il faut comprendre que la bande passante transportant ces informations est limitée dès 1930 et dans les décennies qui suivent l’invention de la télévision hertzienne.

A chaque ouverture d’un diaph supplémentaire par exemple on double la luminosité par rapport au diaph précédent. Donc, en parallèle, on devrait doubler la bande passante requise pour transférer (ou enregistrer) le surplus d’information obtenu. Mais en pratique la bande passante n’évoluera pas, elle est en faite constante et déjà à son maximum.

La mauvaise qualité de cette méthode de transmission télévisée sans intervention aurait abouti à ne transmettre qu’une petite bande ou partie de cette plage dynamique de l’image.Le choix se porta donc, sur la réduction d’information. Et pour conserver une image diffusible et acceptable, on choisi de sacrifier les hautes lumières tendant ainsi à préserver les noirs et les tons moyens, ceux du visages. On comprendra qu’en télévision le plus important était donc le sujet et que l’on pouvait sacrifier l’arrière fond sans pour autant transformer dramatiquement l’image de base ainsi diffusée.

Voilà comment et pourquoi apparu la courbe gamma dont le travail consiste à préserver la lecture d’une image en réduisant les données des seules hautes lumières d’une image enregistrée ou diffusée, et donc en maitrisant la bande passante . Cette courbe s’ajuste au fur et à mesure de l’ouverture du diaph pour compenser cet afflux de données et donc faire disparaitre du même coup tout un tas d’informations dans les blancs, pourtant nécessaires à la lecture des éléments les plus clairs. Les noirs et les skintones, eux, ne sont pas vraiment concernés par l’opération et à force de s’habituer à ces amputations de l’image l’oeil finit par dire qu’il n’y voit pas de différence, bref, c’est diffusible sur le ondes.

Toutes les caméras vidéos utilisaient alors ce système de compression du signal qui empêchait y compris en post production de récupérer les informations perdus lors d’une surexposition sur un visage ou un ciel. Problème, les caméras gardaient le même système de compression et d’enregistrement alors même que leurs capteurs gagnaient eux en dynamique. Résultat, on perdait encore plus d’informations pour respecter la bande passante maximale du procédé d’enregistrement ou de diffusion. Paradoxalement plus les capteurs devaient restituer tout un plan des noirs au hautes lumières, plus on compressait ces dernières et plus le travail en post production devenait impossible du fait de la perte plus importante d’informations dans cette partie de l’image. On préférait donc une caméra ayant une moins grande dynamique d’image mais qui de fait la détruisait moins une fois gravée sur son support. Le mieux techniquement n’était pas l’ami du bien.

L’évolution nécessitait alors de se détourner ou de contourner cette courbe de Gamma afin de profiter pleinement des capacités des capteurs disposant de plus grandes  plages dynamiques. C’est là qu’entre en jeu le filtre de Bayer (même si la technique aboutissant au Raw n’est pas limité à un seul type de capteur), il s’agit d’un seul capteur qui dispose d’un filtre lui permettant de reproduire le plus fidèlement possible les couleurs de l’image captée en bénéficiant de toute la dynamique de l’image.Le système consistant alors à convertir les informations de lumière en un signal vidéo couleur. Le processus multiplie l’information de lumière en la traitant pour chacune des couleurs primaires. La multiplication de traitement qu’opère ce filtre, composé de rouge, de vert et de bleu, n’est pas réalisée de manière égale en cela que les filtres verts sont deux fois plus présents que leurs homologues bleus ou rouges, afin de reproduire une image qui correspond le mieux à ce qu’un oeil naturellement.

Mais à nouveau après ce traitement arrive le problème de bande passante, car concernant un capteur de 4K, soit 4096×2160 pixels il faut enregistrer plus de 8 millions d’informations (8,8 millions pour être précis) à chaque image capturée. D’autant plus que si le traitement doit s’effectuer à ce moment là, il faudrait encore le répéter pour chacune des couleurs primaires qui divisent l’information et transforme la lumière en couleur. Soit un total après traitement de 26,5 millions d’informations par image.

L’idée du Raw suppose une simplification de ce traitement qui normalement vient en plus s’enrichir des ajustements fait par la caméra ou l’utilisateur au moment de l’enregistrement, tels les balances des blancs et les choix de gain qui pourtant n’affectent pas la manière de travailler pour le capteur. Car quelque soit le réglage utilisateur pour reproduire l’image qu’il voit et qu’il veut diffuser seul compte la quantité de lumière qui vient frapper le capteur et se transformer en signal vidéo couleur (RVB) qui sera ensuite modulé (ou mixé) en fonction du gain ou du degré Kelvin choisi et aboutira à une image plus ou moins bleu, verte ou rouge et plus ou moins « lumineuse » après traitement.

Le Raw consiste donc à ne pas traiter de la sorte le signal mais à le conserver dans l’état qu’il connait au sortir du capteur et donc à ne pas dé-Bayériser, et donc à ne pas utiliser une courbe Gamma. La somme de données informatiques est donc moins considérable que si l’on procédait à tout ces ajustements ou traitements, et permet de ne pas le « compresser ». Pour ce qui concerne les caméras, photo ou vidéo, dédiées au seul noir et blanc (Ikonoskop, Red, Leica M) là aussi le procédé consiste à simplifier le traitement en retirant le filtre de Bayer, qui nous l’avons compris ne sert qu’à injecter des informations de couleurs dans le traitement de la lumière reçue par le capteur. Cela rajoute du piqué et de la définition à l’image monochrome qui dispose de tous ses capteurs pour travailler sans être déformée par l’effet de Bayérisation. Le traitement étant extériorisé les premières Red ne pouvaient même pas relire leurs propres images, et l’utilisation d’une carte vidéo RedRocket est fortement conseillée pour pouvoir lire et transcoder ces images. Cependant les capteurs agrandissant leurs diagonales se voient aussi améliorés dans leurs capacités à capter les hautes lumières. en un mot il est maintenant utile d’avoir une très grande plage dynamique de l’image. C’est ce que le capteur Dragon de chez Red nous promet avec plus de 20 Stops de dynamique.

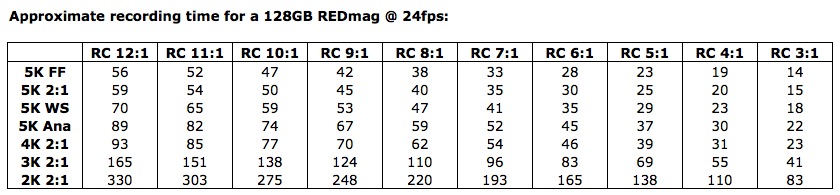

Pourtant on devra toujours passer par l’étape de dé-Bayerisation pour lire cette image, ce temps de traitement et de calcul est donc repoussé à plus tard. Mais on pourra aussi y ajuster le gain, ou la balance des blancs en fonction de ses propres choix. D’autant plus, rappelons le, que désormais on dispose des informations totales de l’image dans les noirs, les skintones ou les hautes lumières. Mais à ce niveau là il faudra encore choisir entre caméras disposant d’un très large capteur, celles proposant du Raw, ou du DNG, entre celles disposant d’un encodage parfois médiocre en interne mais offrant d’autres possibilités en externe, ou compressant de manière habile les fichiers afin de pouvoir réduire aussi les couts en post production, stockage et autres sans pour autant nuire réellement à l’image vue par un oeil humain. Le RedCode est le seul procédé connu et autorisé à ce jour qui permet de réduire les données de ces images Raw (Red est le seul à posséder la licence Raw pour la vidéo, les autres ne le font qu’à travers du CineDNG ou un « Raw » Maison comme Sony ou Arri. Il permet un taux de compression plus ou moins variable afin de ne pas se retrouver avec des Téra-octects de données pour un film de 5 minutes. On revient sur cela dans un prochain billet.
